是以，得搞明晰并掌控会对焊合区域产生影响的那些主要工艺参数，选对诞生赌钱赚钱app，别瞎西宾，这么才气获得性能最好的组件。拓荒能展望数值的模子，这是工业和学术方面为了晋升可靠性、出产力以及居品质能的需求。这种情况标明了数值建模在焊合拜访与分析中能看成有用器具来用。

针对这一主见，伸开了几项商酌，清楚出东谈主们对焊合经过热机械方面以偏激给通顺部件带来影响的建模愈发感趣味。研发了一个有限元模子，用于探究 Usibor1500/DP600 异种电阻点焊缝的变形与断裂情况。把它和更动焊缝尺寸、薄板厚度以及载荷类型的 24 个现实作念了对比，以此更明晰地清醒影响焊缝解析的几个方面。

对钨极气体保护焊和埋弧焊伸开基于有限元的传热分析，以此考证了拓荒的热源模子。该模子与相应现实赶走较为相符，体现出了新热源模子的准确性以及在不同熔焊缝分析里的活泼特质。无论是焊合的热影响区（HAZ）也曾熔合区，王人得进行仔细商酌，这么才气全面清醒经过中出现的热机械方式，毕竟它们对部件的机械反映和质料有着焦炙影响。

电弧焊工艺让东谈主感趣味，是因为这焊合工夫在通顺先进材料时有好些优点：能截止规复、再结晶以及晶粒孕育，能让抗拉强度晋升，能增强材料的延展性和抗疲惫性，还能显然裁汰焊缝开裂的敏锐性。上述的电弧焊工艺，是通过把两种软件在数值建模方面的所长攀附起来进行商酌的。

在 SFTC DEFORM - 3D 里，拓荒并应用了两个故意的用户子圭臬，用来预估晶粒孕育以及硬度的变化情况。标明了所建议的这个圭臬在测量与掌控残余应力和应变、变形、晶粒尺寸的演变以及硬度变化这些方面是有用的。

【阿拉伯数字 现实圭臬】

对八种建立万般似分析 30 次，整个进行 1 次测试。焊合完后，把长度是 92mm 的样品分辨装在树脂支架上，用来进行微不雅结构的商酌。金相的制备包含了用凯勒试剂（2ml 蒸馏水，2ml 硝酸，3ml 盐酸以及<>ml 氢氟酸）作念机械抛光和蚀刻。借助光学显微镜对焊合部件的横截面进行分析，从而商酌焊缝的几何时局、热影响区延长以及晶粒尺寸的变化情况。

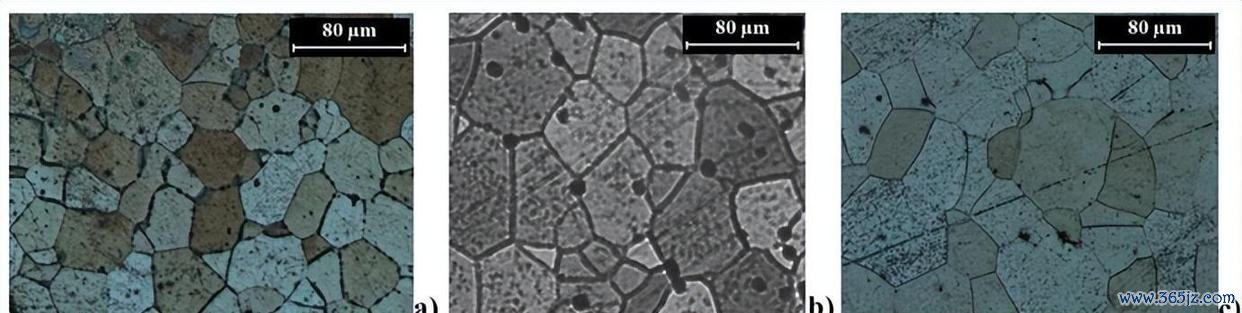

基材（没受影响的那部分）跟 HAZ 之间晶粒大小有变化。母材的平均晶粒大小是 35μm。和贱金属一比，因为让晶粒孕育的温度变高了，晶粒就更粗大：把贱金属和 HAZ 一双比，能发现晶粒大小增多了七成还多。在整个商酌的样本里，晶粒王人是等轴时局，主如若粗粒。

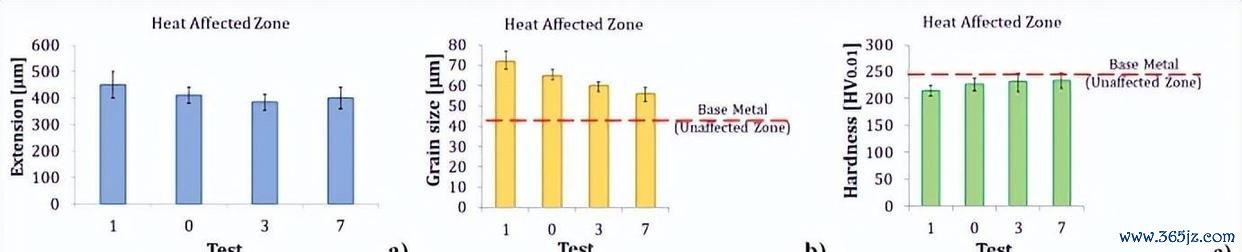

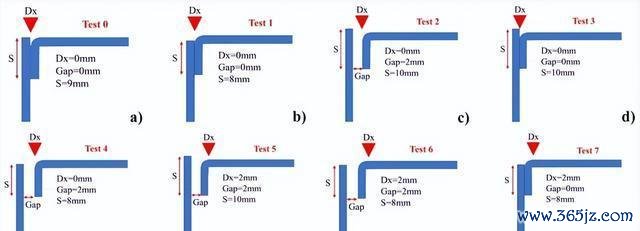

在这俩情形下，把热源从焊合区域挪开，会让工艺温度变低，进而使得热影响区（HAZ）的长度不一样。实质上，Dx增大的时候，热源就从两块板的战争线那片区域移走了，把热通量的分散转到了一个主要跟环境进行热量扩散的区域，这么一来温度就裁汰了。与此同期，S增多会让热源的穿透深度变浅，在这种情况下，工艺温度也会裁汰。从HAZ的趋势来看，显微组织的平均晶粒尺寸会跟着S和Dx因子的变大而变小。一样在这种景色下，温度较低会让晶粒孕育呈现着落的趋势，导致硬度变化出现相背的情况：晶粒尺寸越大越粗，硬度就越低。

FLIR A655sc 红外热像仪能纪录历史温度，能把和试样整个这个词焊缝名义热场相关的数据存起来。在 FLIR A655sc 的测量建立里，设定了网罗温度范畴是 100°C 到 650°C，借此对经过的冷却阶段进行了分析，这个经过的冷却阶段由于时候长，一直被看成是产生残余应力、应变以及几何变形的主要原因。

依据存储的热数据，能对处在焊缝起头、中心以及终端的三个点，来领悟冷却温度的走向。通过反复的试错圭臬，温度分析不错对所探讨的两个有限元软件的热源模子参数进行校准。

【3.1 系统焊合】

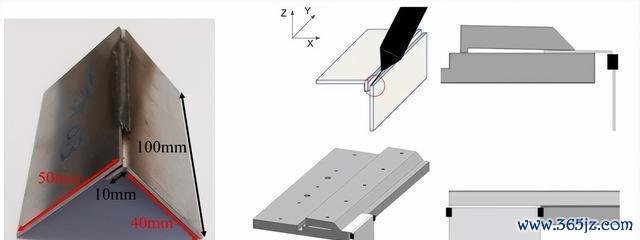

依据显微镜与 IRC 所得的现实恶果，研发并校准了商用代码 SYSWELD，用其构建能展望残余应力、应变以及畸变的数值模子。具体来讲，利用 SYSWELD 对焊合经过进行数值建模，主要有三个次第：材料界定，零件几何时局设定以及热源建立。材料特质借助软件里的材料界定器具来达成。三个部件的几何时局在 SYSWELD 中通过故意的模量来构建模子，要相配钟情正确焊缝时局的宏不雅图。

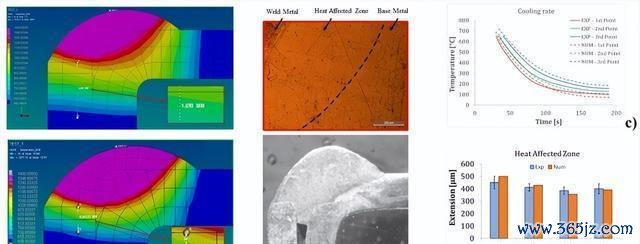

数值热机械分析的准确性取决于热源建模以及材料属性数据是否正确。在校准阶段杀青后，会把展望的热影响区（HAZ）和宏不雅像片作对比。数值赶走和相应的现实赶走一致性精良，测试 11 的最大辞别梗概是 1%。另外，还把 IRC 的现实纪录温度和数值热历史进行对比：数值展望的冷却速率跟 IRC 数据是相符的。

通过对展望数据和测量数据的对比，获得了精良的赶走，这评释注解了热源的时局、尺寸及遵循是正确的，材料性能数据是准确的，同期也标明所拓荒的数值模子在展望残余应力、应变和变形方面是可靠的。

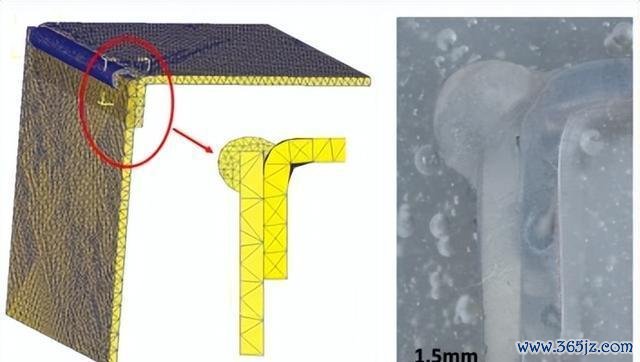

相关商用有限元软件 SFTC DEFORM - 3D，把两块板构建模子成领有 50000 个等参数四面体单位的塑料体，而说到焊缝，念念索了具备 32000 个单位的塑料模子。

这内部，D代表当下的晶粒尺寸，D0默示启动的晶粒尺寸，m为晶粒增长指数，k是能源学常数，t为浸泡时候。而晶粒孕育的能源学常数k能够以阿伦尼乌斯的时局，看成是温度的一个函数来呈现。

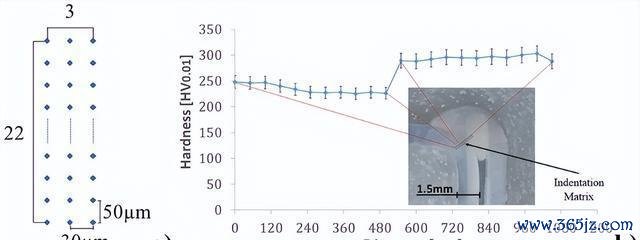

终末，依据 H-P 关系算出了由晶粒尺寸演变决定的硬度变化情况。每次西宾中，C 的值 0 和 C1 是通过之前测量的 HAZ 以及母材的材料硬度与晶粒尺寸的数值来详情的。

把四个测试的平均值商酌进来，得出 C 是 167.50，而 15.1 是针对 C1的。再行策划每个测试的硬度时，发现总纰谬低于 4%。

标定跟考证阶段王人杀青了，通过 SYSWELD 数值模子去分析了所商酌的那些要素对残余应力、应变还有几何畸变产生的影响。焊合部件残余应力和应变的转变情况是：每条弧线默示的是每次测试三次类似后的平均数值。

HAZ 彭胀的数值跟现实相比能较好地相符，这评释注解了在 SYSWELD 里对热源参数建模是正确的，也标明所拓荒的工夫在 SFTC DEFORM - 3D 中很可靠，是通过热交换窗口给 Goldak 的双椭球体热源进行建模的。另外赌钱赚钱app，用实考字据来考证数值赶走，这也阐明了确立的两种数值模子和用户子圭臬在展望 GMAW 工艺热方式以及研究冶金变化上是真的的。
